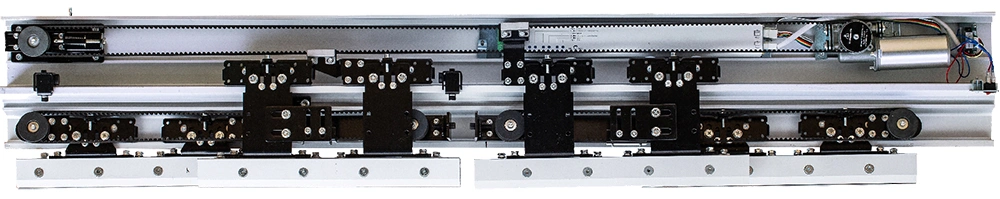

Приводы для автоматических телескопических раздвижных дверей

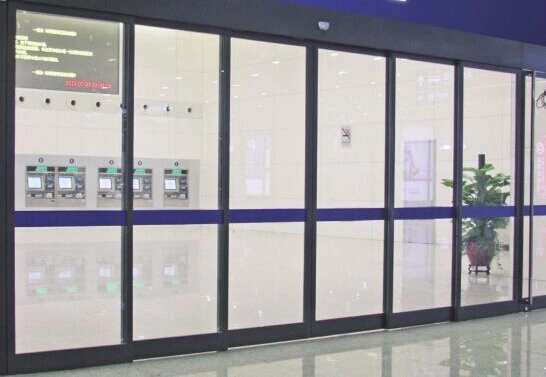

Телескопические раздвижные двери – это современное решение, позволяющее получить максимально широкий проход при ограниченном монтажном пространстве, характерном для современных коммерческих зданий, общественных объектов, офисных комплексов, транспортных узлов и других мест с интенсивным пешеходным потоком. Благодаря одновременному перемещению нескольких дверных полотен с накладыванием друг на друга система имеет намного большую ширину прохода по сравнению с обычными одностворчатыми или двустворчатыми автоматическими раздвижными дверями.
Не менее важной деталью для такой универсальной конструкции является приводной механизм, распределяющий полотна в требуемом направлении. Механизм состоит из контроллера, привода (низкошумный бесщеточный двигатель 24 В), датчиков обнаружения объекта, устройств безопасности и различных механических узлов. PAD предлагает разработку индивидуальных приводов для телескопических дверей с конфигурацией из двух, трех или же четырех полотен, подстраиваемых под архитектуру действующего объекта и требования к организации человекопотока. В частности, длина направляющих, аксессуары контроля доступа и состав оборудования адаптируются под требования конкретного проекта.
Приводы для телескопических раздвижных дверей широко применяются в торговых центрах, сетевых магазинах, офисных зданиях, больницах, банках, гостиницах и других коммерческих и общественных зданиях со строгими требованиями к используемому пространству входной группы.
Телескопическая конструкция позволяет нескольким дверным полотнам накладываться друг на друга при открывании, уменьшая необходимое пространство для движения створок.
Одновременное перемещение нескольких полотен формирует более широкий проем, что значительно облегчает движение людей с колясками, тележками и другими крупногабаритными предметами.
Точные направляющие элементы привода с системой снижения вибраций значительно снижают общий шум от работы раздвижной двери.
Качественные уплотнители уменьшают утечки воздуха, проникновение пыли и шума из внешней среды, снижая эксплуатационные затраты на обслуживание внутренних помещений.
Инфракрасные датчики и система защиты от зажима быстро обнаруживают любые препятствия между створками и при необходимости автоматически останавливают либо изменяют направление движения раздвижных дверей.
Система может быть адаптирована под раздвижные двери с различным количеством створок, а также оборудована специальными датчиками и сенсорами для активации двери на расстоянии.
Прочные компоненты, узлы и электроприводы выдерживают любые нагрузки в пределах нормы и имеют довольно длительный срок службы до 10–15 лет.
Привод для двухсекционной телескопической раздвижной двери PT1000
| Тип дверей | 2-створчатая телескопическая (одностороннее открывание)/4-створчатая телескопическая (двухстороннее открывание) |
| Макс. масса створок | 2×150 кг/4×130 кг |
| Ширина проема | 600–1500 мм |
| Электропитание | 90–250 В переменного тока, 50/60 Гц |
| Скорость открывания | 150–500 мм/с (регулируемая) |
| Скорость закрывания | 150–500 мм/с (регулируемая) |
| Время удержания двери в открытом положении (Hold-Open) | 0–20 с (регулируемое) |
| Требуемое усилие для ручного открывания | < 40 Н (односторонняя)/< 50 Н (двусторонняя) |
| Мощность приводного двигателя типа А (круглый) | 24 В постоянного тока, 100 Вт, 2300 об/мин |
| Мощность приводного двигателя типа B (квадратный) | 24 В постоянного тока, 80 Вт, 3750 об/мин |
| Рабочие температуры | От -10°C до +70°C |
Привод для двухсекционной телескопической раздвижной двери PT2000
| Макс. масса створок (одностороннее открывание) | 2×150 кг (2-створчатая телескопическая дверь) |
| Макс. масса створок (двухстороннее открывание) | 4×120 кг (4-створчатая телескопическая дверь) |
| Ширина дверного полотна | 600–1300 мм |
| Скорость открывания | 100–550 мм/с (регулируемая) |
| Скорость закрывания | 100–550 мм/с (регулируемая) |
| Мощность приводного двигателя | 24 В постоянного тока, 100 Вт, 2300 об/мин |
| Время удержания двери в открытом положении (Hold-Open) | 0–60 с (регулируемое) |
| Электропитание | 90–240 В переменного тока, 50/60 Гц |
| Рабочие температуры | От -10°C до +70°C |
Привод для трехсекционной телескопической раздвижной двери PT3000
| Макс. масса створок (одностороннее открывание) | 2×150 кг (2-створчатая телескопическая дверь) |
| Макс. масса створок (двухстороннее открывание) | 4×120 кг (4-створчатая телескопическая дверь) |
| Ширина дверного полотна | 600–1300 мм |
| Скорость открывания | 100–550 мм/с (регулируемая) |
| Скорость закрывания | 100–550 мм/с (регулируемая) |
| Мощность приводного двигателя | 24 В постоянного тока, 100 Вт, 2300 об/мин |
| Время удержания двери в открытом положении (Hold-Open) | 0–60 с (регулируемое) |
| Электропитание | 90–240 В переменного тока, 50/60 Гц |
| Рабочие температуры | От -10°C до +70°C |
-
Контроллер
-
Электропривод
-
Механические узлы
-
Каретка подвески двери
-
Сенсоры
-

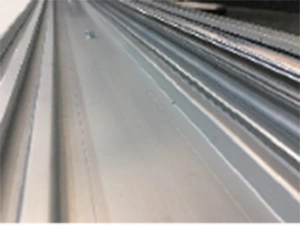

Направляющая рейка
-
Приводной ремень
-
Блок дистанционного управления
