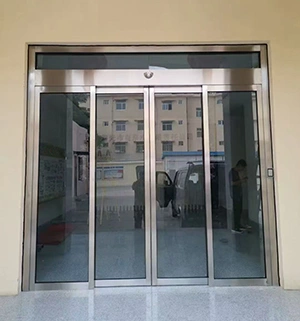

Усиленные приводы для автоматических раздвижных дверей

PAD предлагает специализированные приводы с усиленными роликовыми опорами, предназначенные для объектов, где размеры, масса створок и интенсивность эксплуатации раздвижной двери превышают возможности стандартных приводов. Несмотря на усиленную конструкцию, данные приводы обладают довольно компактными размерами, что позволяет удобно встраивать их в фасады коммерческих зданий, гостиниц, офисных комплексов, аэропортов и других общественных объектов.

Усиленные приводы для раздвижных дверей от PAD состоят из электропривода, контроллера и вспомогательных механизмов управления, совместно поддерживающих плавное открывание даже самых тяжелонагруженных дверных систем. В зависимости от требований проекта привод может совмещаться с дополнительными устройствами активации, системами контроля доступа, средствами безопасности, централизованными системами управления и платформами автоматизации зданий (BMS).

Подбор нужной конфигурации привода автоматической раздвижной двери выполняется с учетом размеров створок, условий эксплуатации и предполагаемой интенсивности движения, что гарантирует его стабильную работу на протяжении всего срока службы. Помимо изменения компонентов инженеры PAD также предлагают настройку длины направляющих, усилия открывания, скорости и других необходимых параметров.

Усиленные приводы для автоматических раздвижных дверей
Технические характеристики

Усиленный привод для автоматической раздвижной двери DTC300

Усиленный привод для автоматической раздвижной двери DTC300
Тип дверей Одностворчатая (одностороннее открывание)/двухстворчатая (двухстороннее открывание)
Макс. масса створок 1×300 кг/2×250 кг
Номинальная мощность 150 Вт
Макс. скорость открывания 400 мм/с
Макс. скорость закрывания 350 мм/с
Время удержания двери в открытом положении (Hold-Open) 0–15 с (регулируемое)
Рабочее напряжение 24 В постоянного тока
Рабочие температуры От −20 до +60 °C
Функция блокировки Встроенная (двухдверная блокировка)
Логика вторичной активации Встроенная (управление основным и дополнительным датчиками)
Интерфейс пожарной безопасности Встроенный (функция антипаника)
Тип датчиков Внутренний и наружный радарные датчики

Усиленный привод для автоматической раздвижной двери DTC500

Усиленный привод для автоматической раздвижной двери DTC500
Тип дверей Одностворчатая (одностороннее открывание)/двухстворчатая (двухстороннее открывание)
Макс. масса створок 1×500 кг/2×400 кг
Номинальная мощность 150 Вт
Макс. скорость открывания 400 мм/с
Макс. скорость закрывания 350 мм/с
Время удержания двери в открытом положении (Hold-Open) 0–15 с (регулируемое)
Рабочее напряжение 24 В постоянного тока
Рабочие температуры От −20 до +60 °C
Функция блокировки Встроенная (двухдверная блокировка)
Логика вторичной активации Встроенная (управление основным и дополнительным датчиками)
Интерфейс пожарной безопасности Встроенный (функция антипаника)
Тип датчиков Внутренний и наружный радарные датчики

Усиленный привод для автоматической раздвижной двери DTC1000

Усиленный привод для автоматической раздвижной двери DTC1000
Тип дверей Одностворчатая (одностороннее открывание)/двухстворчатая (двухстороннее открывание)
Макс. масса створок 1×1000 кг/2×800 кг
Номинальная мощность 180 Вт
Макс. скорость открывания 400 мм/с
Макс. скорость закрывания 350 мм/с
Время удержания двери в открытом положении (Hold-Open) 0–15 с (регулируемое)
Рабочее напряжение 24 В постоянного тока
Рабочие температуры От −20 до +60 °C
Функция блокировки Встроенная (двухдверная блокировка)
Логика вторичной активации Встроенная (управление основным и дополнительным датчиками)
Интерфейс пожарной безопасности Встроенный (функция антипаника)
Тип датчиков Внутренний и наружный радарные датчики

Усиленный привод для автоматической раздвижной двери DTC2000

Усиленный привод для автоматической раздвижной двери DTC2000
Контролллер Тип привода Синхронный двигатель с постоянными магнитами (PMSM)
Выход Номинальное выходное напряжение 3-фазное, 0–230 В переменного тока
Допустимая перегрузка 150% от номинального тока в течение 1 минуты
Входное питание Напряжение питания/частота Однофазное, 200–230 В переменного тока, 50/60 Гц
Допустимое питание От −15% до +10% от номинального входного напряжения
Допустимая частота ±5% от номинальной частоты входного напряжения
Защита от просадки напряжения Непрерывная работа под напряжением свыше 165 В переменного тока, сохраняет работоспособность в течение 15 мс при снижении напряжения ниже 165 В переменного тока
Электропривод Скорость Диапазон скоростей 0–180 об/мин
Отображение скорости Цифровой LED/LCD-дисплей
Ход шкалы 1 об/мин
Режим управления Векторное управление с синусоидальной модуляцией (FOC)
Номинальная мощность 200 Вт
Номинальный крутящий момент 18 Н·м
Степень защиты IP54

Усиленный привод для автоматической раздвижной двери DTC3000

Усиленный привод для автоматической раздвижной двери DTC3000
Контролллер Тип привода Синхронный двигатель с постоянными магнитами (PMSM)
Выход Номинальное выходное напряжение 3-фазное, 0–230 В переменного тока
Допустимая перегрузка 150% от номинального тока в течение 1 минуты
Входное питание Напряжение питания/частота Однофазное, 200–230 В переменного тока, 50/60 Гц
Допустимое питание От −15% до +10% от номинального входного напряжения
Допустимая частота ±5% от номинальной частоты входного напряжения
Защита от просадки напряжения Непрерывная работа под напряжением свыше 165 В переменного тока, сохраняет работоспособность в течение 15 мс при снижении напряжения ниже 165 В переменного тока
Электропривод Скорость Диапазон скоростей 0–180 об/мин
Отображение скорости Цифровой LED/LCD-дисплей
Ход шкалы 1 об/мин
Режим управления Векторное управление с синусоидальной модуляцией (FOC)
Номинальная мощность 370 Вт
Номинальный крутящий момент 23 Н·м
Степень защиты IP54

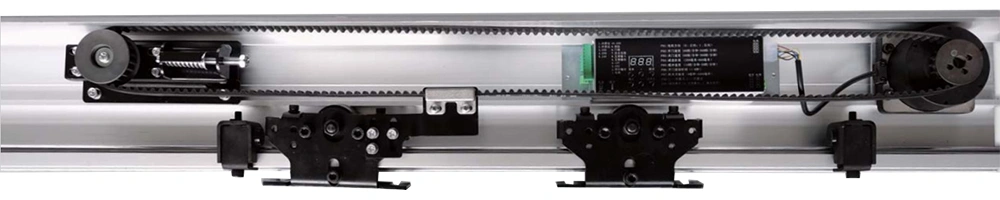

Основные компоненты
  • Электропривод Электропривод
  • Контроллер Контроллер
  • Подвесная каретка Подвесная каретка
  • Блок питания Блок питания
  • Концевой ролик Концевой ролик
  • Направляющая рейка Направляющая рейка
  • Приводной ремень Приводной ремень
  • Блок дистанционного управления Блок дистанционного управления
Сертификаты и отчеты об испытаниях

Все приводы раздвижных дверей от PAD проходят испытания на ресурс до 1 000 000 циклов эксплуатации в контролируемых условиях и имеют все необходимые сертификаты.

Компания Shanghai PAD – комплексный производитель автоматических дверных систем с 20-летним опытом. Специализируемся на разработке и изготовлении автоматизированных раздвижных, револьверных, распашных и других типов дверей для различных архитектурных объектов.
